Wysokiej prędkości C Purlin Roll Forming Machine

Opis produktu

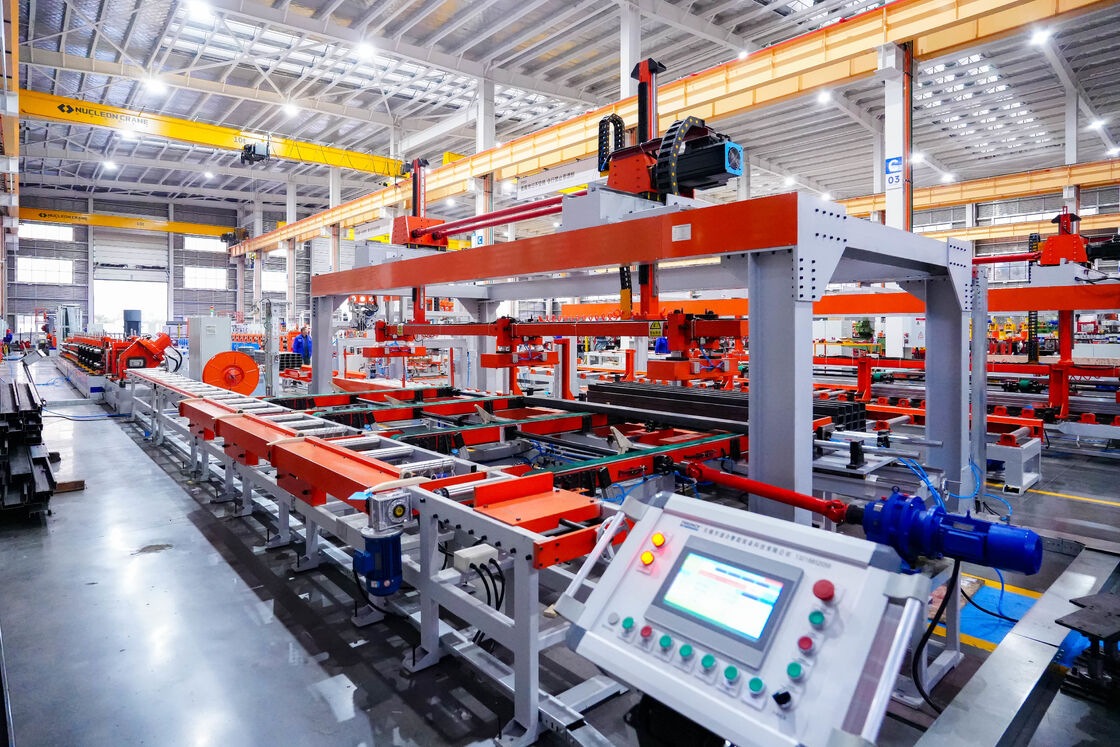

Maszyna do formowania rolek płatwi o dużej prędkości C

Maszyna do formowania rolek płatwi o dużej prędkości C to zintegrowana automatyczna linia produkcyjna integrująca odwijanie, poziomowanie, formowanie rolek, automatyczne wykrawanie / cięcie i wyładunek gotowego produktu. Został specjalnie zaprojektowany do wysokowydajnej produkcji płatwi stalowych w kształcie litery C w budynkach o konstrukcji stalowej, wspornikach fotowoltaicznych i innych dziedzinach, z trzema podstawowymi zaletami:duża prędkość, wysoka precyzja i wysoka stabilność, nadaje się do ciągłego formowania blach o grubości od 0,8 mm do 4,0 mm.

• Odwijanie i kontrola naprężeniaOdwijak hydrauliczny/elektryczny (pojemność 5–15 ton) z automatycznym odwijaniem. System kontroli naprężenia zapobiega odchyleniom paska i zapewnia stabilne podawanie.
• Poziomowanie i prowadzenieWielorolkowy moduł wyrównujący eliminuje wypaczanie arkuszy; boczne urządzenia prowadzące zapewniają precyzyjne pozycjonowanie w celu stabilnego formowania.
• Podawanie serwomechanizmu i dziurkowanie wstępne (opcjonalnie)Serwonapędzany system podawania z synchroniczną hydrauliczną jednostką wykrawającą, zdolny do obróbki otworów montażowych, otworów na okablowanie i otworów niestandardowych.
• Formowanie rolek na wielu stanowiskach18–24 grupy stanowisk do formowania precyzyjnego. Rolki wykonane są ze stali łożyskowej GCr15 lub stali narzędziowej D2, hartowanej do HRC 58–62, stopniowo formując taśmę w standardowe sekcje w kształcie litery C z równomiernym rozkładem naprężeń i małą sprężyną.
• Szybkie nożyce latające / cięcie hydrauliczneSystem szybkich nożyc latających z dokładnością cięcia ±0,5–1,0 mm, umożliwiający nieprzerwaną, ciągłą produkcję.
• Rozładunek gotowego produktuAutomatyczny stół do transportu i układania płatwi C, umożliwiający przełączanie długości i specyfikacji jednym klawiszem.

  Dostosowane	Dostosowane	Pochodzenie	Chiny
  Grubość taśmy walcowanej	1,5-3,0 mm	Szerokość taśmy rolowanej	100-400 mm
  Zewnętrzna średnica walcowanej taśmy stalowej	1300 m do 1800 mm	Maksymalna waga zwoju walcowanej taśmy stalowej	6 ton
  Maksymalna możliwa do obróbki długość gotowego produktu	1m-12m	Błąd prostoliniowości walcowanego przedmiotu	≤±1mm/6000mm
